體外預應力體系結構及參數
| TYM體外預應力體系主要特點 |
|
1.體外預應力筋采用填充型環氧涂層鋼絞線，具有優良的防腐性能和抗疲勞性能； 2.錨具的各項性能滿足GB/T14370-2007《預應力筋用錨具、夾具和連接器》和FIP1993《后張預應力體系驗收建議》及《體外預應力材料及體系》的要求； 3.施工簡便，檢測和維護方便，可單根換索； 4.根據橫隔板尺寸大小，有多種類型的轉向裝置可供選擇。采用分絲管式轉向器，可使各絞線受力均勻，減少應力集中。 |
| TYM體外預應力體系結構及參數 |
|

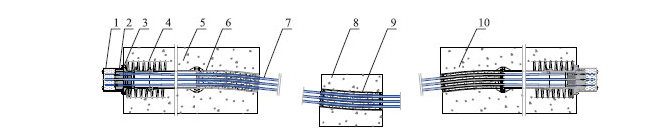

TYM體外預應力體系主要包括以下內容：索體、錨固系統、轉向裝置和減振裝置，見下圖。
1－保護罩 2－錨板 3－錨墊板 4－螺旋筋 5－預埋管 6－轉向器 7－鋼絞線 8－轉向塊 9－轉向器 10－錨固塊 |

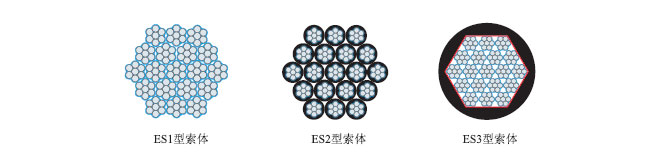

 TYM體外預應力索體 TYM體外預應力索體分為ES1、ES2和ES3三種基本類型，見下圖。ES1型索體由多根FECS.S型（光滑型）環氧涂層鋼絞線組成；ES2型索體由多根FECS.SP型（包PE光滑型）環氧涂層鋼絞線組成；ES3型索體由多根FECS.S型（光滑型）環氧涂層鋼絞線經扭絞并熱擠HDPE護套形成。ES1型和ES2型索體在運營節段和單根換索；ES3型索體在運營節段可整束更換。 |
|
|
三種索體在自由段均不灌漿，可隨時檢測自由段索體的情況，其防腐完全依靠鋼絞線（鋼絞線束）自身優越的防腐性能來保證。 三種索體的建議使用場合：ES1型索體通常用于施工條件良好的環境中；ES2和ES3型索體建議用于施工條件較差的環境中。 |
