體外預應力錨固系統
![]() 體外預應力索位于混凝土結構的外部,僅在錨固塊和轉向塊處與結構相連,對于整體結構而言是一個相對獨立的構件。體外預應力筋一般錨固在橫隔板、頂板和底板或腹板側的承壓板上。因此,體外預應力結構對其錨固系統有很大的依賴性,而且由于預應力的傳遞主要依靠兩端錨具,因此與體內預應力錨固系統相比,體外預應力錨固系統的可靠性和安全性要求要高得多。FASTEN提供幾種不同的體外預應力錨固系統,以滿足不同的工程使用要求。 |

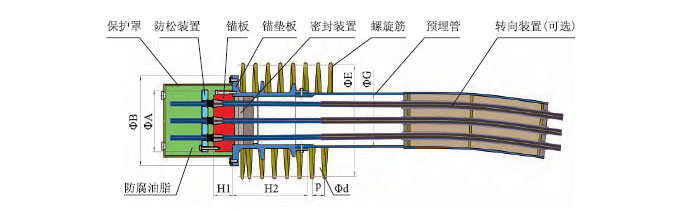

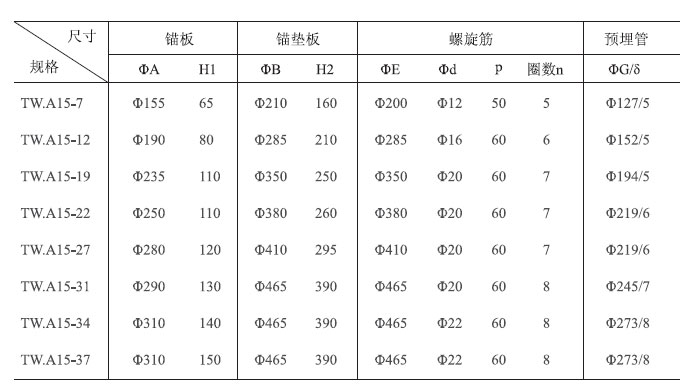

◇ TYM TW.A型 TYM TW.A型體外預應力錨固系統,推薦用于預應力混凝土新橋的體外預應力設計。 ![]() |
![]() |

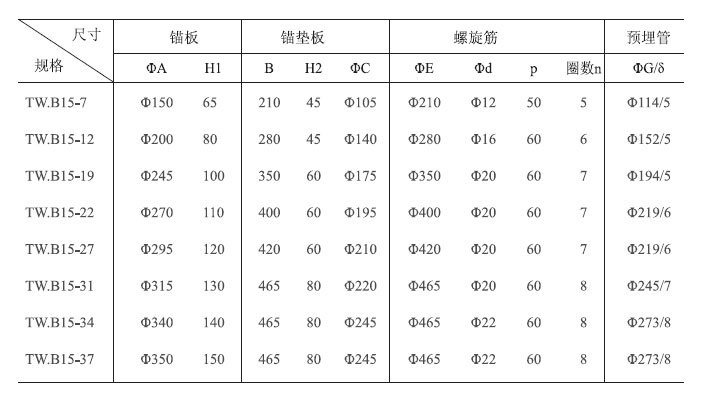

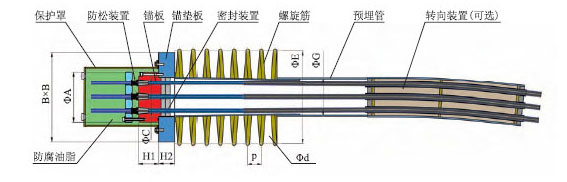

◇ TYM TW.B型 TYM TW.B型體外預應力錨固系統,推薦用于預應力混凝土舊橋的體外預應力加固設計。 ![]() |
![]() |
◇ TYM TW.C型 TYM TW.C型體外預應力錨固系統,推薦用于預應力混凝土舊橋的體外預應力加固設計,其結構及規格尺寸與FASTEN XGK可換式系桿索錨固系統相同。 |
