體外預應力減振限位裝置

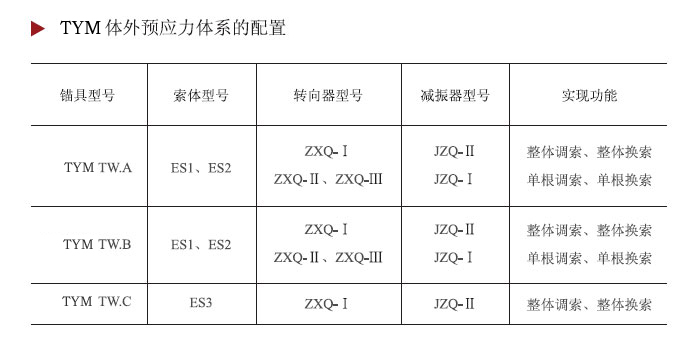

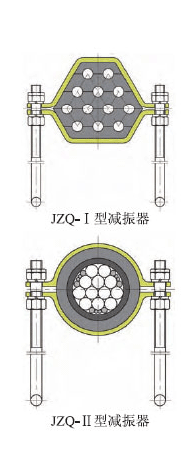

 TYM體外預應力減振限位裝置由于車輛通行等各種因素會引起結構與體外索索體產生振動，如果索體的自振頻率與整個結構的振動頻率相近，將引起共振，給整個結構帶來安全隱患。為使索體自由段的振動頻率不同于整個結構的振動頻率，需在適當?shù)木嚯x安裝減振裝置，以使索體自由段的振動區間變短并適當減振。根據經驗，減振裝置的合理布置間距一般為梁段長度的1/4。 針對不同索體和轉向器結構，TYM提供兩種減振裝置以供選擇。 JZQ-Ⅰ型減振器適用于ZXQ-Ⅱ和ZXQ-Ⅲ型轉向器的ES1、ES2型索體，由分體式橡膠減振塊、索箍和長螺桿組成。在限位處，鋼絞線各自獨立位于分體式橡膠減振塊的槽口內，用索箍將各減振塊壓緊成型，將長螺桿穿入索箍孔內，安裝螺母定位。長螺桿另一端與梁體預埋鐵焊接牢固。 JZQ-Ⅱ型減振器適用于ZXQ-Ⅰ型轉向器的ES1、ES2和ES3型索體，由哈弗式橡膠減振塊、索箍和長螺桿組成。在限位處，用索箍將減振塊壓緊在索體表面，長螺桿穿入索箍孔內，安裝螺母定位。長螺桿另一端與梁體預埋鐵焊接牢固。 |
|
