體外索轉向裝置構造及參數

◇ TYM體外索轉向裝置構造及參數


  針對不同的體外預應力索體型式,TYM提供
三種結構的轉向裝置以供選擇。

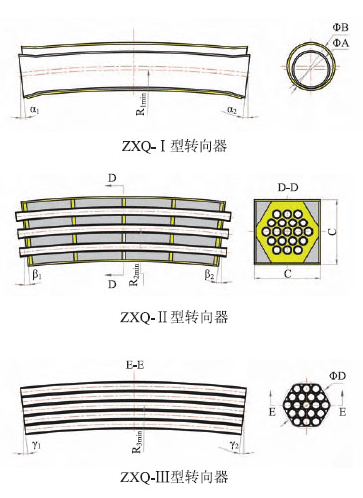

  ZXQ-Ⅰ型轉向器為整體式轉向器,由彎曲成一
定弧度的鋼管和內襯塑料管組成。鋼管的作用是提
供設計要求的體外索轉向角度和弧度;內襯塑料管主要其隔離作用,防止鋼絞線直接與鋼管摩擦導致其防腐功能失效。該轉向器結構簡單,可用于ES1、ES2和ES3型索體。
  ZXQ-Ⅱ型轉向器為箱型分絲管式轉向器,由外
鋼箱、內分絲管、支撐板和填充料組成。內分絲管
采用塑料分絲管,能保證索體內各根鋼絞線位置平
行,使鋼絞線受力均勻,可以單根換索。
  ZXQ-Ⅲ型轉向器為鋼管組焊式分絲管轉向器,由多根小鋼管組焊而成,鋼絞線各自平行獨立穿過各小鋼管,使鋼絞線受力均勻,可以單根換索。其截面比ZXQ-Ⅱ型轉向器小,能適用于結構緊湊的場合中。
